特長
1. レセプタクルコネクタを基板裏側で2本のネジを使って実裝すれば高周波接続が完了します。半田は一切使いません。
2. ミリ波周波數帯域まで良好な高周波特性を確立します。
3. ネジによる実裝なので繰り返し使え、面倒なリワーク作業が発生しません。
4. 電磁界解析のためにHFSS暗號化モデルをご提供?！?br>
※ 高速伝送基板を測定する試作評価用のはんだレス実裝コネクタとなり、製品へ搭載してのご使用は推奨しておりません。
基板テストコネクタのPCBデザインガイドをご用意
製品一覧(解析モデルなどの閲覧はWeb會員登録/ログインが必要)
水平実裝(エンドランチ)タイプ
| シリーズ | 製品名 | 実裝ネジサイズ | 添付ネジ長さ | 適正基板厚 | 備考 |
|---|---|---|---|---|---|
| 1.85mm 周波數範囲 DC～65GHz  |
HV-LR-SR2 | No.0-80UNF | - | - | |
| HV-LR-SR2(11) | 6.35mm (1/4 inch) | 2.6～4.2mm | |||
| HV-LR-SR2(12) | 4.76mm (3/16 inch) | 1.0～2.6mm | |||
| 2.4mm 周波數範囲 DC～50GHz  |
H2.4-LR-SR2 | No.0-80UNF | - | - | |
| H2.4-LR-SR2(11) | 6.35mm (1/4 inch) | 2.6～4.2mm | |||
| H2.4-LR-SR2(12) | 4.76mm (3/16 inch) | 1.0～2.6mm | |||
| 2.92mm 周波數範囲 DC～43.5GHz  |
HK-LR-SR2-A | No.0-80UNF | - | - | |
| HK-LR-SR2-A(11) | 6.35mm (1/4 inch) | 2.6～4.2mm | |||
| HK-LR-SR2-A(12) | 4.76mm (3/16 inch) | 1.0～2.6mm | |||
| 2.92mm 周波數範囲 DC～40GHz  |
HK-LR-SR2 | No.0-80UNF | - | - | |
| HK-LR-SR2(11) | 6.35mm (1/4 inch) | 2.6～4.2mm | |||
| HK-LR-SR2(12) | 4.76mm (3/16 inch) | 1.0～2.6mm | |||
| SMA 周波數範囲 DC～28GHz  |
HRM(G)-300-467B-1 | No.2-64UNF | - | - | |
| HRM(G)-300-467B-2 | M2×0.4 | - | - |
垂直実裝(バーティカル)タイプ
| シリーズ | 製品名 | 実裝ネジサイズ | 添付ネジ長さ | 適正基板厚 | 対応基板 | 備考 | |
|---|---|---|---|---|---|---|---|
| 表層 トレース |
ビア(內層) | ||||||
| 1.0mm 周波數範囲 DC～110GHz  |
H1.0-R-SR2-S | No.0-80UNF | - | - | OK | - | |
| H1.0-R-SR2-S(14) | 3.97mm (5/32 inch) 3.18mm (1/8 inch) |
1.5～2.0mm 0.8～1.4mm |

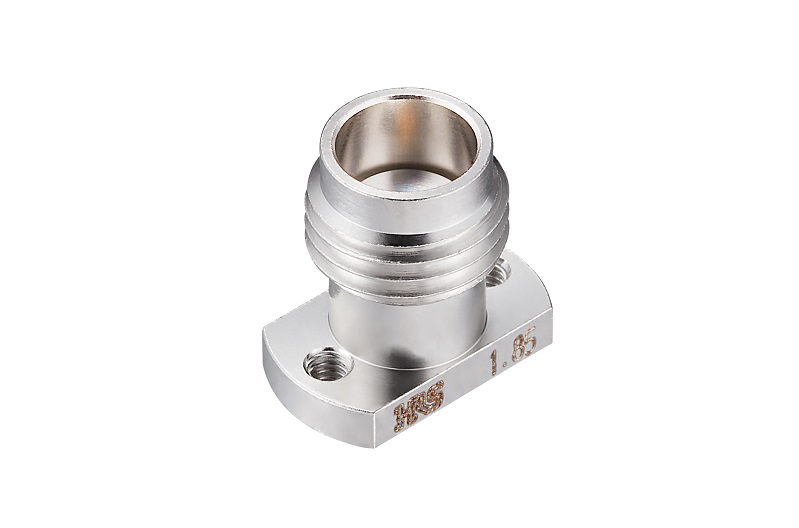

|||||
| 1.85mm 周波數範囲 DC～67 (71) GHz |
HV-R-SR2-SA | No.0-80UNF | - | - | OK | OK | |
| HV-R-SR2-SA(15) | 6.35mm (1/4 inch) 4.76mm (3/16 inch) |
2.6~4.2mm 0.8~2.6mm |
|||||
| 2.4mm 周波數範囲 DC～50GHz  |

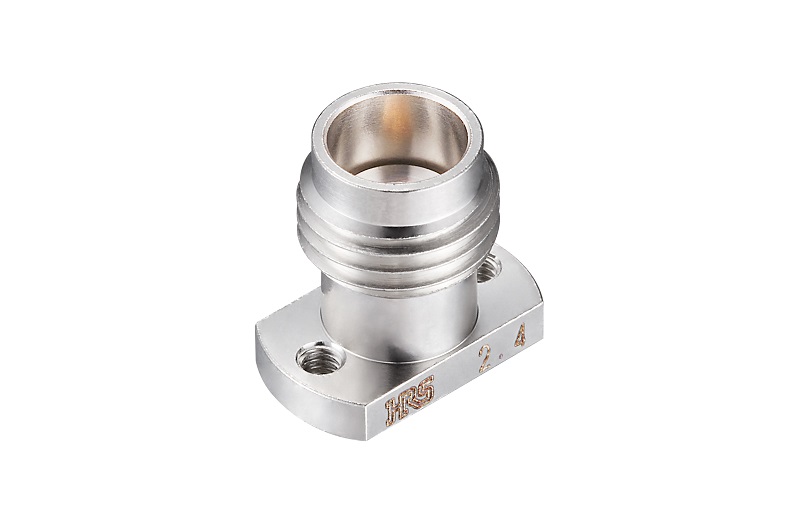

H2.4-R-SR2-SA | No.0-80UNF | - | - | OK | OK | |
| H2.4-R-SR2-SA(15) | 6.35mm (1/4 inch) 4.76mm (3/16 inch) |
2.6~4.2mm 0.8~2.6mm |
|||||
| 2.92mm 周波數範囲 DC～43.5 GHz  |

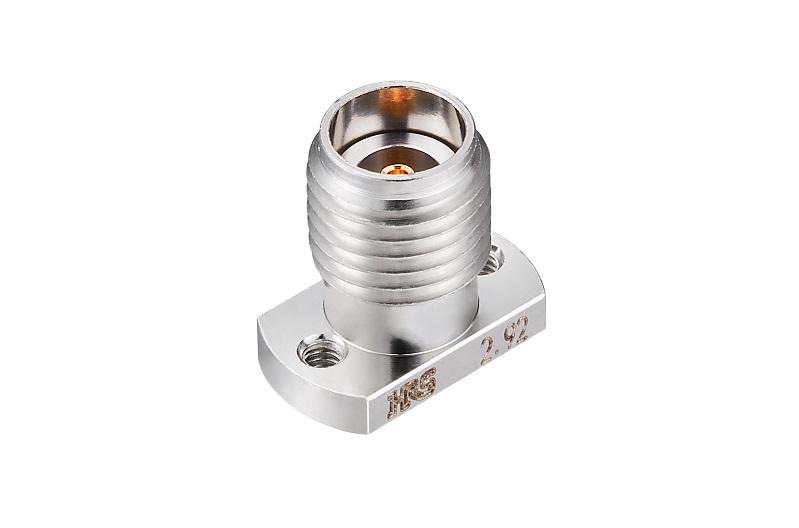

HK-R-SR2-SA | No.0-80UNF | - | - | OK | OK | |
| HK-R-SR2-SA(15) | 6.35mm (1/4 inch) 4.76mm (3/16 inch) |
2.6~4.2mm 0.8~2.6mm |
|||||
| SMA 周波數範囲 DC～28GHz  |
HRM(G)-300-468B-1 | No.0-80UNF | - | - | NG | OK | |
| HRM(G)-300-468B-1(01) | 4.76mm (3/16 inch) | 0.7～2.65mm | |||||
